マルチキャビティとファミリーモールド - 射出成形プロジェクトに適した金型の選び方射出成形プロジェクト

射出成形部品を設計する際、シングルキャビティツールだけでなく、マルチキャビティおよびファミリーモールドは検討する価値のあるオプションです。しかし、それらはあなたの射出成形プロジェクトに最適なのでしょうか?20 年以上の製造経験を基に、各オプションの背後にある実際的な考慮事項を詳しく説明します。

1. マルチキャビティおよびファミリーモールドとは

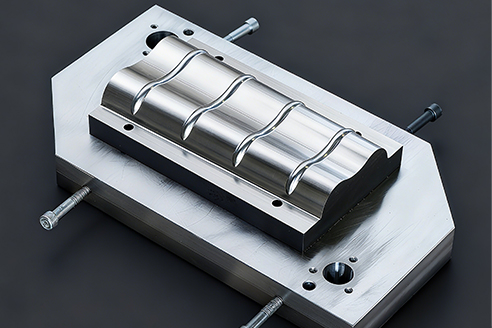

• マルチキャビティモールド

1 サイクルで複数の同一部品を生産するように設計されています。たとえば、4 キャビティツールでは 1 ショットで 4 つの同一部品を生産できるため、需要が高いときに生産効率が向上し、単位コストが削減されます。

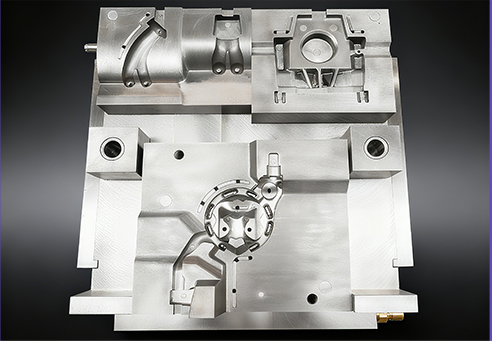

• ファミリーモールド

1 つのツールに異なるキャビティを備えて設計され、各キャビティが同じアセンブリ (ハウジング、カバー、ラッチなど) の別個のパーツを形成します。これにより、ツール数を減らしながら材料と色の一貫性が確保されます。

どちらのアプローチも効率的であるように聞こえますが、その効果は生産量と金型投資に左右されるため、キャビティ数が多いほど必ずしもコスト効率が高くなるわけではありません。

2. シングルモールド、マルチモールド、ファミリーモールド：簡単な比較

シングルキャビティ金型初期コストが低く、製造時間が短く、設計検証の柔軟性が高いため、開発の初期段階で広く使用されています。
マルチキャビティ金型大量生産が必要で、部品が比較的単純で均一な場合によく選ばれます。
ファミリーモールド 1サイクルで複数の異なる部品を製造できるため、アセンブリやキットに適していますが、設計が複雑になり、コストも高くなります。
重要：キャビティ数は注文サイズだけで決まるのではありません。部品形状、ツールのリスク、ROIも考慮する必要があります。場合によっては、より単純なツールの方が、大量生産でもより良い結果をもたらすことがあります。クイックリファレンステーブルをご確認ください。

3. 金型選択に関する重要な考慮事項

3.1 金型タイプを生産量とコスト目標に合わせる

• 少量生産: スピードと初期投資の低さから、シングルキャビティ金型が一般的に好まれます。
• 中～大量生産: マルチキャビティ金型を使用すると、部品あたりのコストが下がり、スループットが向上します。ただし、これは形状が単純で、需要が予測可能な場合に限られます。
• 複数のコンポーネントを含むアセンブリ: ファミリーモールドは、部品を一緒に製造することで材質/色の一貫性を向上させますが、より複雑な設計とより高い初期コストが必要になります。

ROIの例:

• シングルキャビティ金型：金型10,000ドル＋部品1個あたり1ドル。10,000個＝合計20,000ドル
• 4個取り金型：金型代30,000ドル＋部品1個あたり0.40ドル。40,000個＝合計46,000ドル

3.2 部品形状と金型制約を考慮する

• 大型/複雑な部品: 設計を簡素化し、冷却を改善し、リスクを軽減するために、キャビティの数を制限することをお勧めします。
• 対称/バランスのとれた部品:均一な充填が可能なので、マルチキャビティツールに適しています。
• ファミリーモールド：異なる形状・サイズの金型を1つの金型に収めるため、金型メーカーは複雑なゲート・ランナーシステムと内部圧力を慎重にバランスさせる必要があります。多くの場合、温度と応力を制御するためにホットランナー技術が必要になります。これにより、コストが上昇し、準備時間も長くなります。
